Lülitad enne suurt sündmust oma LED-seina sisse ja seal see on: must täpp, mis keeldub süttimast. Vähesed probleemid häirivad ostjaid rohkem kui surnud pikslid, kuna need ilmuvad ootamatult, näevad välja püsivad ja näivad ohustavat kogu investeeringut. Hea uudis? Enamik surnud piksleid tuleneb viiest hästi mõistetavast põhjusest ja enamiku saab kohapeal parandada vähem kui tunniga. See juhend juhendab teid, kuidas riket diagnoosida, milliste parandustöödega saate ise hakkama ja millal on mõistlik tarnijale helistada. Olenemata sellest, kas kasutate fikseeritud paigaldust, rendiparki või peent koosolekuruumi ekraani, kehtib sama praktiline loogika.
Mis täpselt on "surnud piksel"?
Mitte iga tume koht pole sama viga. Praktikas kohtate kolme varianti:
- Surnud piksel- LED ei kiirga üldse valgust, tavaliselt kiibi või selle jooteühenduse tõttu.
- Kinni jäänud piksel- LED jääb põlema ühevärviliselt, tavaliselt on see pigem draiveri või signaali probleem kui rikkis lamp.
- Tume või hämar piksel- LED helendab nõrgalt, sageli on see märk niiskuse sissetungimisest, joote osalisest lõhenemisest või kiibi järkjärgulisest lagunemisest.
Esimene diagnostiline samm on tuvastada, millise tüübiga silmitsi seisate, sest igaüks viitab erinevale algpõhjusele.
Surnud pikslite 5 peamist põhjust
1. Vibratsiooni või termilise tsükli tõttu tekkinud jooteühenduse rikeVäliskapid soojenevad päeval ja jahtuvad öösel; kuude jooksul võib see paisumine ja kokkutõmbumine jooteühendused lõhestada. Rendiekraanid seisavad silmitsi pideva transpordi ja taglasega samasuguse ohuga.
2. Staatiline laeng (ESD) käsitsemise ajalLED-id on elektrostaatilise lahenduse suhtes tundlikud. Tehnikud, kes jätavad maandusrihmad vahele, võivad vaikselt kiipe kahjustada ja rike ilmneb sageli päevi või nädalaid hiljem.
3. Niiskuse sissepääsKahjustatud tihend laseb niiskusel PCB-le jõuda. Korrosioon ründab seejärel draiveri IC-tihvte ja lambiühendusi, tekitades pigem hämarate või surnud pikslite klastreid, mitte eraldatud piksleid.
4. Toiteallika või draiveri IC tõrkedMõnikord on LED ise terve. Ebaõnnestunud vastuvõtukaardi kanal, draiveri IC või toitesiin võib pimendada kogu mooduli või vertikaalse ribaga seda enne lampide süüdistamist.
5. TootmisveadIsegi rangete vananemistestide korral ebaõnnestub väike osa lampe varakult. Just seetõttu viivad mainekad tehased enne tarnimist läbi 72-tunnise sissepõlemiskontrolli, nagu on kirjeldatud meie varasemas vananemistesti käsitlevas artiklis.
Kiire diagnoos: 5-minutiline töövoog
Enne osade tellimist kasutage vea lokaliseerimiseks järgmist järjestust:
- Käivitage täisvalge ja täismust testpilt.Täisvalge paljastab surnud ja tuhmid pikslid; täismust paljastab kinnijäänud.

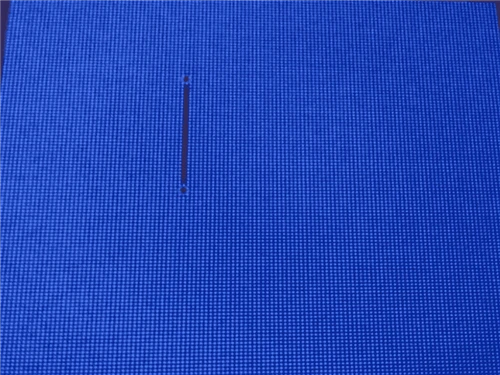

- Kontrollige, kas viga on isoleeritud või koondunudÜks tume täpp viitab lambiprobleemile; riba või plokk viitab draiveri IC-le või lintkaablile.
- Vahetage kahtlane moodul naabrigaKui viga järgneb moodulile, on moodul süüdi. Kui tume ala jääb paigale, vaadake selle asemel vastuvõtukaarti või kaablit.
- Kontrollige mooduli PCB-dOtsige luubi alt korrosiooni, mõranenud joodist või põlenud komponente.
- Kontrollige toiteallika väljunditsest see multimeetri-alapingega kapp jäljendab surnud piksleid terves piirkonnas.
Remondivõimalused lühidalt
| Vea muster | Tõenäoline põhjus | Tüüpiline parandus | Oskuste tase |
|---|---|---|---|
| Üks tume täpp | Ebaõnnestunud lamp | Kuumaõhulambi vahetus või pikslite parandamise pliiats | Keskmine |
| Mitu punkti ühel moodulil | Jootepraod, ESD kahjustused | Asendage moodul või joodistage uuesti | Keskmine |
| Vertikaalne riba / plokk | Draiveri IC või lintkaabel | Paigaldage kaabel uuesti; asendage draiveri IC | Keskmine – kõrge |
| Terve moodul tume | Toite- või vastuvõtukaart | Test PSU; vaheta vastuvõtukaarti | Madal – keskmine |
| Klaster + korrosioon | Niiskuse sissepääs | Asenda moodul; uuesti sulgeda kapp; kontrollige IP reitingut | Kõrge |
Enamik tootjaid müüb varumooduleid just sel põhjusel. Meie fikseeritud paigaldusliinide esiosa teeninduskapi konstruktsioonistandard võimaldab tehnikul mooduli eest ära tõmmata minutitega, ilma konstruktsiooni lahti võtmata.
Prevention Beats Repair
Tellige varumoodulid (tavaliselt 2–3% kogusummast) koos originaalsaadetisega; Partii järgi sobivad varuosad tagavad ühtlase heleduse ja värvi.
Nõuda konformse kattega PCB-sid ja nõuetekohast IP65 tihendit välistingimustes kasutamiseks.
Koolitage töötajaid ESD-ohutu käsitsemise kohta: maandusrihmad, antistaatilised kotid ja paljakäeline kontakt mooduli pistikutega.
Planeerige kord kvartalis tehtavad kontrollid, et tuvastada korrosioon ja lahtised pistikud varakult.
Rendiparkide jaoks lisage vahuga vooderdatud lennukikarbid ja taglase riistvara pöördemomendi kontroll, et vähendada transpordilööke.
Järeldus ja järgmine samm
Surnud pikslid näevad välja murettekitavad, kuid järgivad siiski ennustatavaid mustreid – ja struktureeritud diagnostika töövoo korral võtab enamik parandusi minuteid, mitte päevi. Tõeline kulude kokkuhoid on ennetus: sobitatud varumoodulid, korrektne tihendus ja hoolikas käsitsemine.
